CODESYS Depictor——三维可视化工具

      CODESYS Depictor是CODESYS的一个附加产品，它可以直接在上位的CODESYS开发系统中描绘整个机械加工过程的三维场景。 这些三维仿真场景可以有效地帮助开发人员和培训人员直观地了解生产过程中各个部分的功能及相互的关系。此外，它也是作演示时的有力的工具。

      CODESYS Depictor具有以下特点：

（1）可以实现对机械加工过程的动画模拟。

（2）通过“姿态”创建场景，来描述指定的3D元件的位置和方向。

（3）包含丰富的3D元件库，如框、剖面、圆柱体等。

（4）可以导入复杂的三维元素。

（5）导入文件格式包括：dae（3D交互文件），3ds（场景描述文件）和obj（标准3D模型文件）。

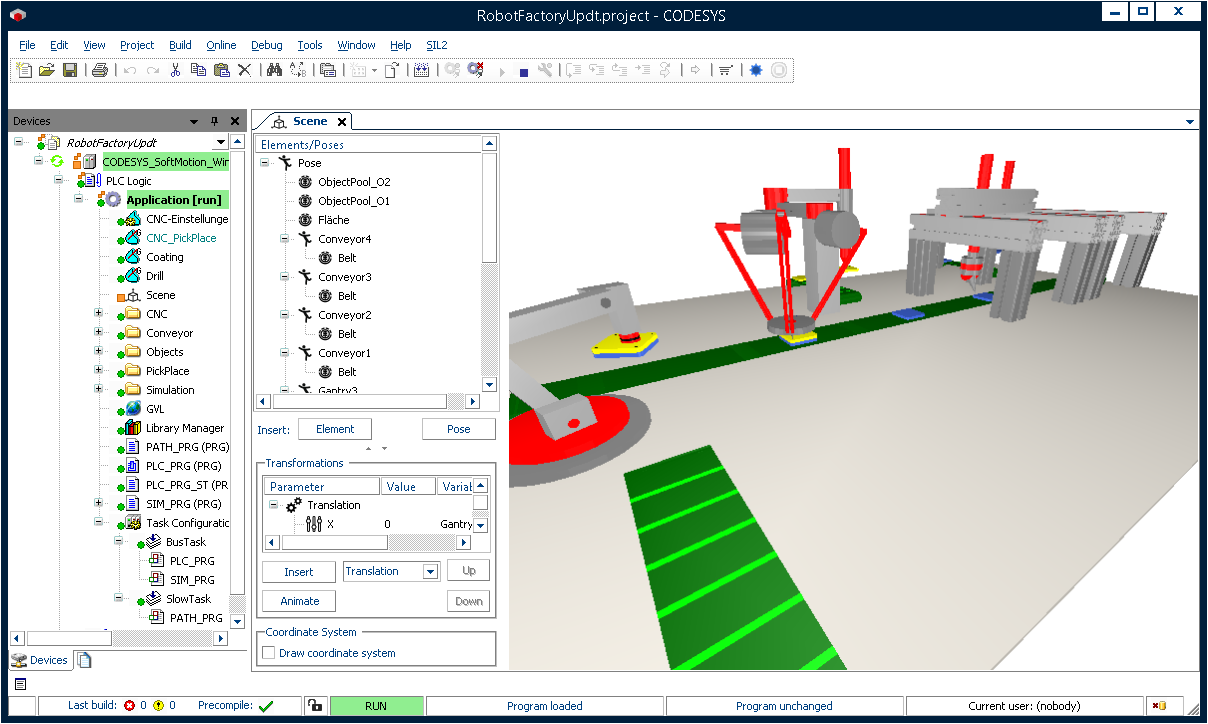

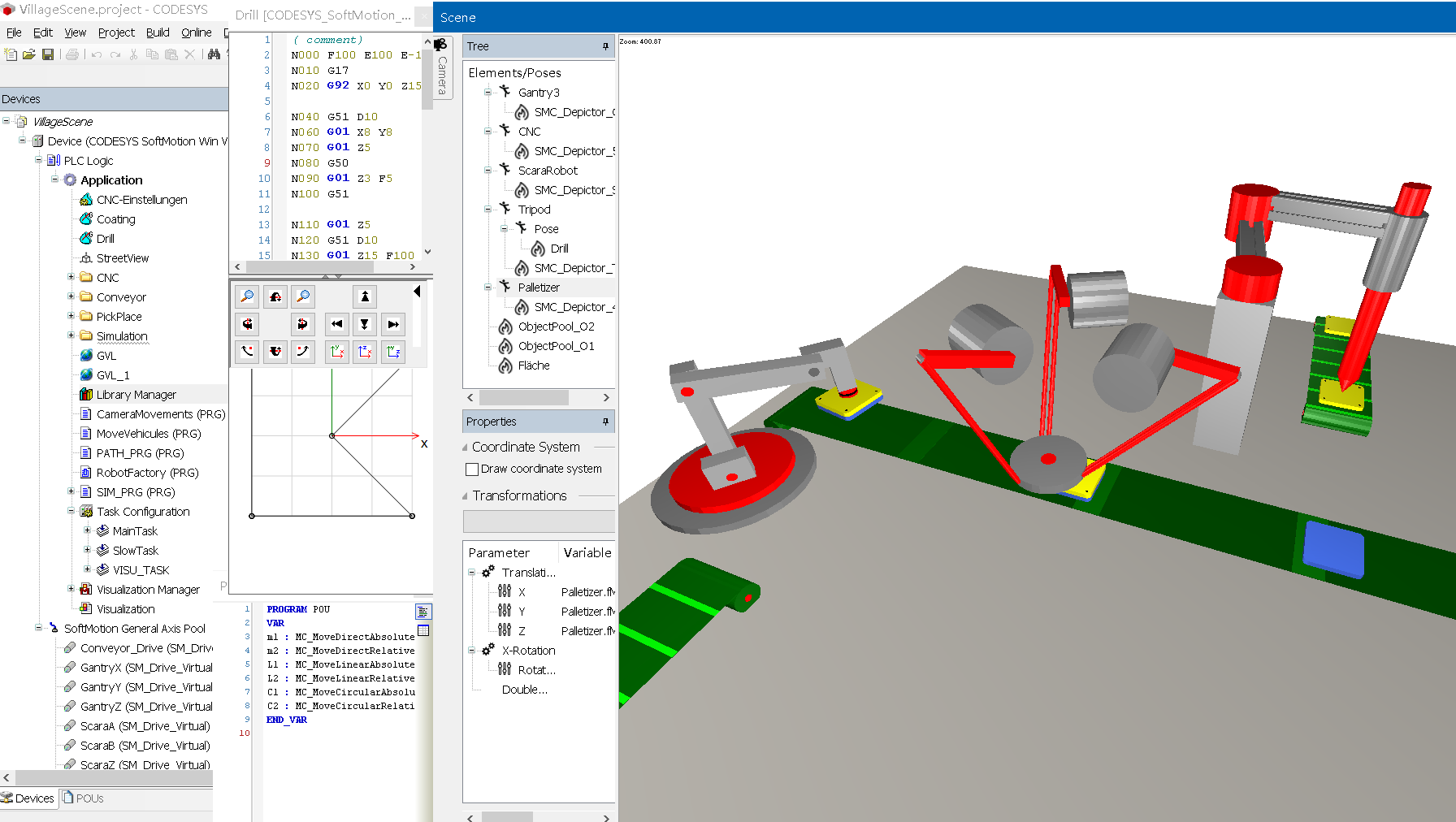

（6）仿真的3D场景在CODESYS开发系统中创建并显示。

      CODESYS Depictor典型用例包括：

（1）您可以使用CODESYS Depictor来模拟整个机械加工过程，并通过研究实现对整个过程的优化。

（2）您可以使用CODESYS Depictor在项目规划或销售会议中来形象直观地展示您的产品，

（3）CODESYS Depictor也是用在教学或培训工作中的有力的演示工具。

      使用CODESYS Depictor您可以获得以下优势和好处：

（1）无需3D设计方面的专业知识，便于自动化专业人员使用。

（2）可以实现IEC 61131-3应用程序的功能模拟测试。

（3）CODESYS Depictor可以作为直观形象的项目演示工具。

（4）适用于复杂CNC和机器人运动的3D可视化。
