CODESYS TargetVisu——本地可视化组件

      基于IEC 61131-3标准的CODESYS开发系统中包含了集成化的可视化编辑器，可以在PLC 开发系统中直接创建显示在目标设备、PC或Web 浏览器上的专业可视化界面。在过去十年中，CODESYS可视化已经在全球数以千计的工业机器和应用开发中得到证明。在CODESYS中创建的可视化界面可以显示在配备有CODESYS TargetVisu的控制器上，无需任何其他硬件，可视化界面直接显示在控制器的内置或外置显示器上。

      CODESYS TargetVisu有如下特点：

（1）用于显示可视化屏幕的CODESYS控制器的可选扩展（作为产品组件）。

（2）扩展只能由设备制造商实现，需要定制CODESYS Runtime实时运行系统。

（3）CODESYS TargetVisu独立于硬件平台，可以移植到不同的系统平台（CPU，图形处理器，图形库，操作系统）上。

（4）适用于各种主流的操作系统，例如Windows，Windows CE，Linux，QNX等等。同样，CODESYS Target Visu同样适用于无图形库的小型系统版本，占用的系统资源更低和但功能有所减少。

（5）开发的控制器的可视化应用的功能、属性和方法可以直接从可视化元件中调用。

      如何去使用CODESYS Target Visu？

（1）在可视化管理器中创建一个对象“TargetVisualization”。

（2）定义这个可视化对象。

（3）编译并下载可视化应用程序，当PLC启动后自动显示在目标设备的显示屏上。

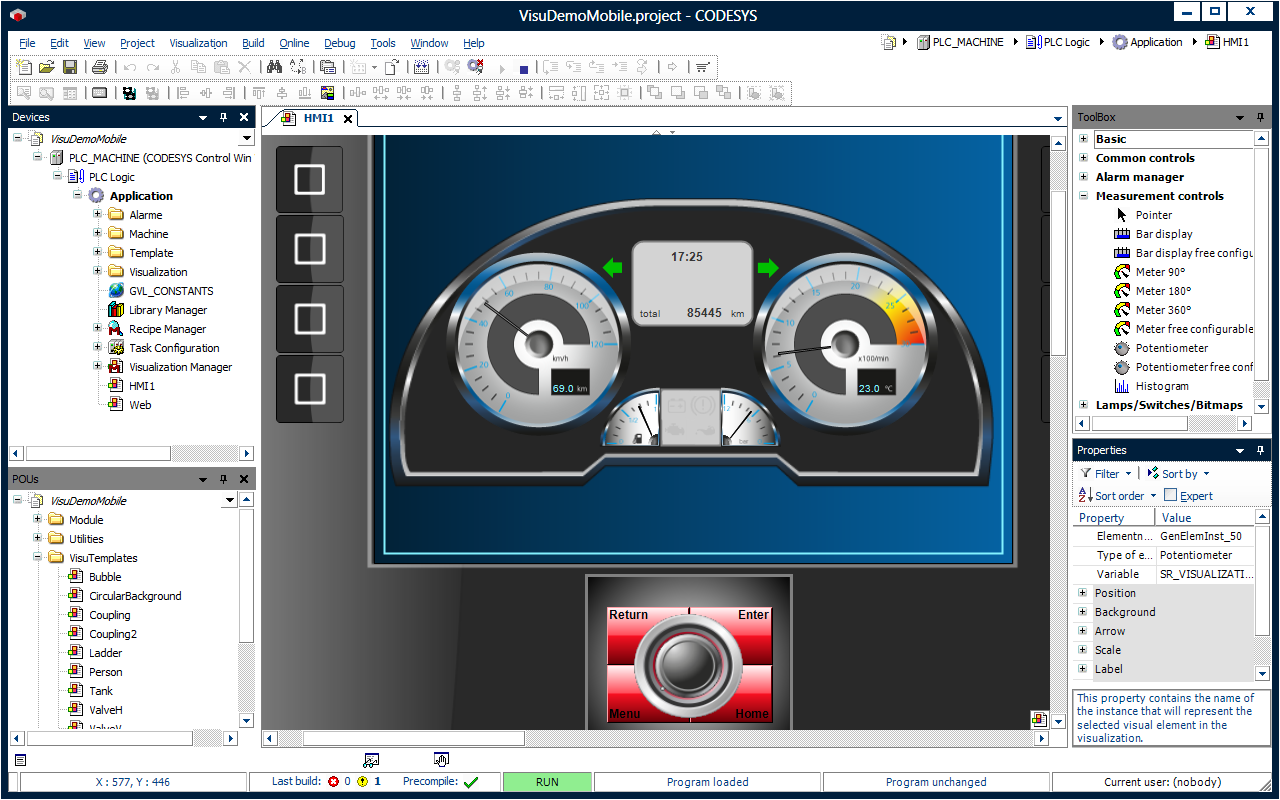

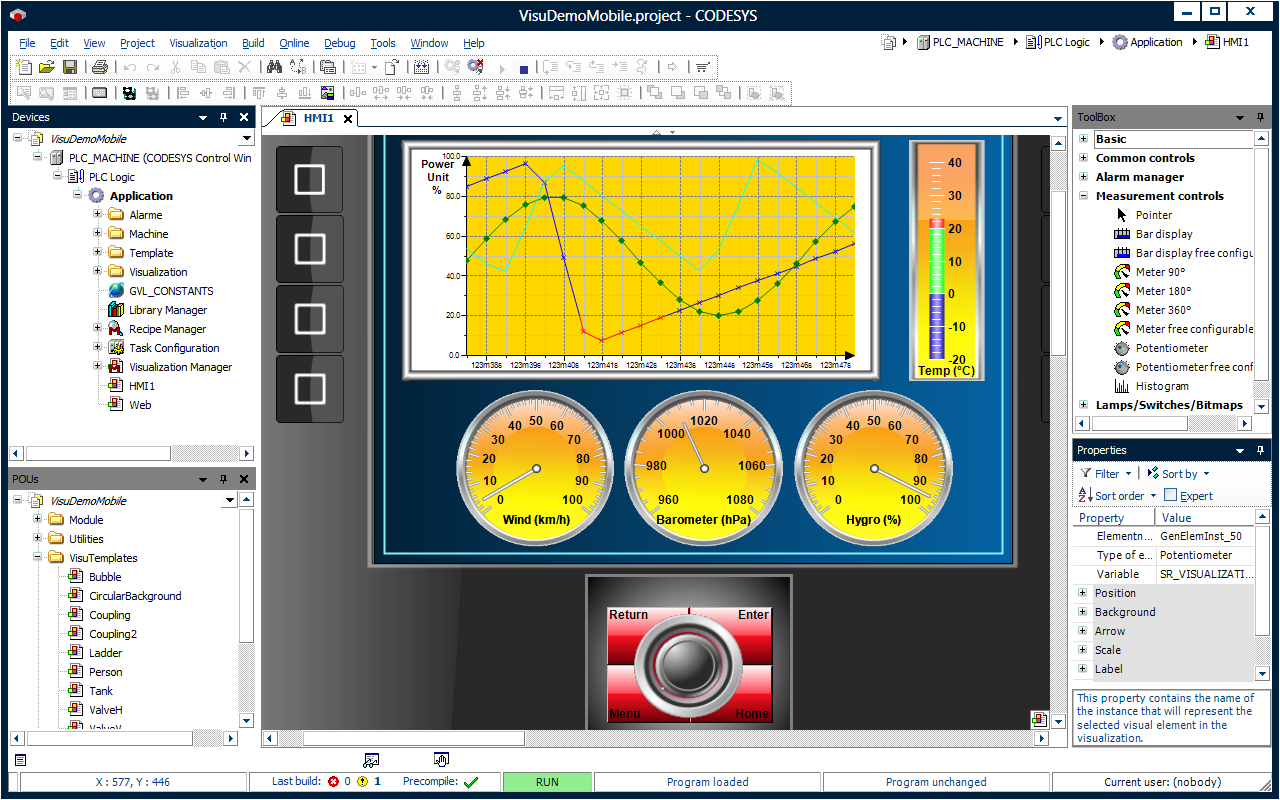

可视化开发实例：
